Колпачок магнетрона d=15мм (круглое отверстие малое)

Колпачок магнетрона d=15мм (круглое отверстие малое) - компонент для мелкой бытовой техники, который Вы можете купить по низкой цене с доставкой по всей России в нашем интернет-магазине zip-components.

Если Вы затрудняетесь с выбором колпачки магнетрона, то воспользуйтесь помощью любым удобным способом (Чат, телефон, email, форма для подбора). Наши менеджеры помогут подобрать Вам колпачки магнетрона по оригинальному каталогу запчастей.

Мы имеем прямые контракты на поставку запасных частей для мелкой бытовой техники и можем предложить более выгодную цену на такой товар, как - колпачок магнетрона d=15мм (круглое отверстие малое), чем конкуренты. Воспользуйтесь кнопкой "Нашли дешевле?", если Вы нашли более выгодное предложение в интернете. Мы снизим стоимость товара.

Колпачок магнетрона D-15 мм (круглое отверстие малое)

1. Краткое описание

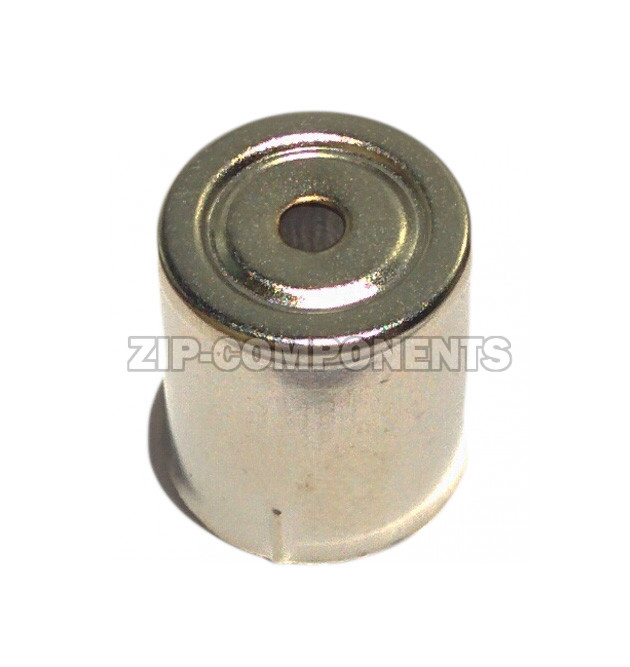

Колпачок магнетрона — металлическая деталь цилиндрической формы с внешним диаметром 15 мм и круглым отверстием малого размера в донной части. Служит антенной‑излучателем СВЧ‑энергии от магнетрона в волновод камеры микроволновой печи. Изготавливается из коррозионностойкой стали либо латуни с токопроводящим покрытием. Конструкция обеспечивает равномерное распределение микроволнового поля, защищает керамический изолятор магнетрона от загрязнений, брызг жира и влаги, а также предотвращает пробой в СВЧ‑тракте. Малый размер отверстия характерен для ряда серий магнетронов и влияет на диаграмму направленности излучения.

2. Назначение и применение
Деталь устанавливается на излучатель магнетрона и является обязательным элементом СВЧ‑тракта. Обеспечивает эффективную передачу энергии в камеру, предотвращает искрение между волноводом и магнетроном. Применяется при ремонте микроволновых печей в случае прогорания, сильной деформации, оплавления либо критического загрязнения штатного колпачка. Подходит как прямая замена при полном совпадении посадочного диаметра (15 мм) и формы/размера отверстия (круглое, малое).

3. Основные характеристики

Внешний диаметр: 15 мм.
Внутренний диаметр (посадочный): ~14–14,5 мм (обеспечивает плотную посадку на штырь магнетрона).
Форма и размер отверстия: круглое, малый диаметр (ориентировочно 3–4 мм, точное значение определяется типоразмером магнетрона).
Высота изделия: 17–20 мм (в зависимости от исполнения).
Материал: сталь/латунь с антикоррозийным и токопроводящим покрытием.
Тип крепления: плотная посадка за счёт натяга (без дополнительных фиксаторов).
Рабочая температура: до 450–500 °C.
Совместимость: с магнетронами, имеющими штыревой излучатель под колпачок D‑15 мм с малым круглым отверстием.

4. Признаки неисправности

Появление искрения и дуговых разрядов в волноводной части камеры (особенно в зоне антенны магнетрона).
Прогорание, сквозные отверстия, оплавление или выраженная деформация колпачка.
Толстый слой нагара, копоти и токопроводящей плёнки на поверхности детали.
Расслоение, растрескивание металла либо отслоение защитного покрытия.
СВЧ‑печь не греет или греет нестабильно при исправных трансформаторе, диоде и конденсаторе.
Характерный запах горелого металла/пластика при работе.
Следы оплавления на слюдяной пластине напротив колпачка (вторичный признак пробоя).
Повышенное энергопотребление при отсутствии нагрева.

5. Полный список совместимых моделей
Колпачок D‑15 мм с малым круглым отверстием применяется в широком спектре СВЧ‑печей при условии установки магнетронов соответствующего типоразмера:

Samsung: GE83MRT, GE88MRT, ME83, ME88, MG23, MG28, MS23, MS88, RE29, RE88, CE1160R, MW87GR‑S, MW8800K, MS23F303, MS23K301, MS25J303 и другие модели с магнетронами 2M214, 2M226, OM75S.
LG: MS2044, MS2548, MB3949, MH63, MH82, MW23, MW25, MW34, MW79, MB‑3949W, MS‑2041W, MS‑2342W, MS‑2535W, MS‑2042DB, MS‑2442DB и прочие с магнетронами серий 2M214, 2M246, 2M254.
Panasonic: NN‑DS59, NN‑GT35, NN‑GD37, NN‑SD37, NN‑CF87, NN‑ST34HM, NN‑GS310, NN‑GF50, NN‑CD97, NN‑CS596, NN‑ST596 и другие с магнетронами 2M210, 2M211, 2M240.
Electrolux: EMM2000, EMS2040, EMS2340, EMT2020, EMM2300, EMM2500, EMW23000 и аналогичные с типовыми магнетронами под D‑15 мм.
Whirlpool: AMW730, AMW830, MW2030, MW2200, AVM125, AVM205, AVM305 и другие бытовые СВЧ‑печи с классической схемой магнетрона.
Gorenje: MO17E1, MO20E1, MO23E1, MO42E1, MO17DW, MO20DW, MO25DW, MO23DW, MO30DW и прочие модели с магнетронами LG/Galanz под D‑15 мм.
Midea: EG820, EG825, AG820, AG830, MM720C, MM820C, MM920C, EG720, EG730 и другие стандартные исполнения.
Beko: MGB20230, MGB23231, MGB25230, CMG20110, CMG23110, CMG25110, MGB17230, MGB20240 и аналогичные.
Candy: CMW2070, CMW2370, CMG2070, CMXG20, CMXG25, CMXG30, CMW700E, CMW800E и прочие бытовые модели.
Scarlett: SC‑MW20S52, SC‑MW23S53, SC‑MW25S54, SC‑MW2020, SC‑MW2320, SC‑MW2520, SC‑MW1720, SC‑MW2720 и другие.
Vitek: VT‑1650, VT‑1660, VT‑1670, VT‑1850, VT‑1950, VT‑2050, VT‑1750, VT‑1860 и схожие исполнения.
Supra: MWS‑2001, MWS‑2301, MWS‑2501, MWS‑2010, MWS‑2310, MWS‑2510, MWS‑1701, MWS‑2701.
Rolsen: MW‑1720, MW‑2020, MW‑2320, MW‑1705, MW‑2005, MW‑2505, MW‑2720, MW‑3020.
Hyundai: H‑MW1020, H‑MW1220, H‑MW1520, H‑MW2020, H‑MW2320, H‑MW2520, H‑MW1720.
Horizont: 20MW700‑00, 20MW800‑00, 23MW800‑00, 25MW900‑00, 17MW700‑00, 27MW900‑00 и другие белорусские модели.
BBK: 17MWS‑781M, 20MWS‑821M, 23MWS‑901M, 17MWS‑800M, 20MWS‑850M, 23MWS‑950M, 17MWS‑750M.
Mystery: MMW‑2008, MMW‑2308, MMW‑2508, MMW‑3008, MMW‑1708, MMW‑2708 и типовые исполнения.
Polaris: PMW 2002, PMW 2302, PMW 2502, PMW 2010, PMW 2310, PMW 3010, PMW 1702, PMW 2702.
Bosch: HMT75, HMT85, BFL52, BFL63, HMT84M42, HMT105, HMT72M42 и другие модели со стандартными магнетронами.
Daewoo: KOC‑1A4R, KOC‑1B4R, KOR‑6L4B, KOR‑8A4K, KOR‑9A4K, KOR‑13A4K и классические СВЧ‑печи.
Zanussi: ZMW2010, ZMW2310, ZMW2510, ZMW3010, ZMW1710 и прочие.
Sharp: R‑2000R, R‑2300R, R‑2500R, R‑3000R, R‑20A5R, R‑23A5R и другие модели с типовыми магнетронами D‑15 мм.
Примечание: совместимость определяется не маркой и моделью СВЧ‑печи, а типом установленного магнетрона (в первую очередь — диаметром штыря и формой/размером отверстия). Колпачок подходит к магнетронам серий 2M213, 2M214, 2M226, 2M246, OM75S, OM75P и их аналогам с посадочным размером D‑15 мм и малым круглым отверстием.

6. Важно

Колпачок — критический элемент СВЧ‑тракта: установка детали с иными параметрами (диаметр, форма/размер отверстия) приведёт к рассогласованию тракта, искрению и возможному выходу из строя магнетрона.
Не допускается использование самодельных или нештатных материалов вместо оригинального колпачка — это создаёт риск пробоя, возгорания и поражения СВЧ‑излучением.
Перед заменой необходимо убедиться, что причиной неисправности является именно колпачок (исключить прогорание слюды, загрязнение волновода, неисправность самого магнетрона).
При работе соблюдайте осторожность: даже после отключения от сети в высоковольтной цепи может сохраняться опасный заряд.
После замены колпачка обязательно проверьте состояние слюдяной пластины и чистоту волновода — остатки нагара могут вызвать повторный пробой.
Деталь чувствительна к перекосам при установке: посадка должна быть строго соосной, без заклинивания.
Не используйте абразивную очистку колпачка: это разрушает токопроводящее покрытие и ухудшает параметры СВЧ‑излучения.

7. Рекомендации по установке

Отключите СВЧ‑печь от электросети, вынув вилку из розетки, и подождите не менее 10 минут.
Снимите кожух и обеспечьте доступ к магнетрону (обычно расположен на боковой стенке камеры).
Разрядите высоковольтный конденсатор через нагрузочный резистор (не замыкайте напрямую металлическим предметом).
Осмотрите магнетрон и волновод: удалите нагар, копоть и остатки старой слюды; при необходимости замените слюдяную пластину.
Аккуратно снимите старый колпачок, потянув его строго вдоль оси штыря магнетрона; не раскачивайте и не применяйте чрезмерное усилие.
Проверьте состояние излучателя магнетрона: поверхность должна быть чистой, без каверн и оплавлений; при сильных повреждениях магнетрон подлежит замене.
Наденьте новый колпачок на штырь, соблюдая соосность; не допускайте перекосов и заклинивания.
Убедитесь, что колпачок плотно сел на штырь и не имеет люфта; он фиксируется за счёт натяга, дополнительные крепления не требуются.
Проверьте, чтобы колпачок не касался стенок волновода и других металлических частей.
Соберите кожух и временно протестируйте печь: поставьте термостойкую ёмкость с 200–300 мл воды и включите на 10–15 секунд на максимальной мощности.
Контролируйте отсутствие искрения, треска и запаха гари.
При нормальной работе завершите сборку и проведите дополнительный тест в разных режимах.
При появлении искрения немедленно отключите питание и проверьте правильность установки колпачка, чистоту волновода и состояние слюдяной пластины.
